Comprendre les plans d’architectes

Afficher toute la galerie photos
Photo : 111 / 383

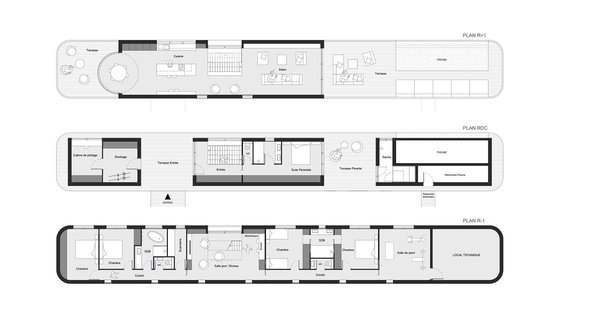

Côté plan, outre une grande pièce à vivre qui occupe le premier niveau d’habitation sur la coque immergée, l’espace a été redécoupé en 5 chambres et 3 salles de bains dont une grande suite avec terrasse privative et sauna. A cela s’ajoute, un bureau-bibliothèque et une salle de sport au dernier niveau. La surface habitable offre 260 m² + 120 m² de terrasses.

Côté plan, outre une grande pièce à vivre qui occupe le premier niveau d’habitation sur la coque immergée, l’espace a été redécoupé en 5 chambres et 3 salles de bains dont une grande suite avec terrasse privative et sauna. A cela s’ajoute, un bureau-bibliothèque et une salle de sport au dernier niveau. La surface habitable offre 260 m² + 120 m² de terrasses.

©Dank Architectes
