Changer une prise de courant avec interrupteur

Michel Balic

Remplacer une ancienne prise de courant avec interrupteur provoque souvent chez le particulier une appréhension : une prise avec un interrupteur, comment relier le tout et en toute sécurité ?

Avant: une vieille prise de courant. Et après avoir suivi les 18 étapes de ce pas à pas, la nouvelle prise flambant neuve est installée.
Afficher la galerie
Avant: une vieille prise de courant. Et après avoir suivi les 18 étapes de ce pas à pas, la nouvelle prise flambant neuve est installée.
©DR

De plus, il s’avère que les fabricants de matériel électrique ont fait de réels progrès et aujourd'hui, tout un chacun peut arriver à remplacer lui-même une ancienne prise de courant avec interrupteur.

Toute intervention sur une installation électrique requiert la plus grande prudence. Vous devez respecter impérativement les procédures de sécurité, en vous protégeant et en coupant le courant s’il se doit.

En suivant ce pas à pas illustré, apprenez à changer une prise murale.

Remerciements :

Legrand (systèmes installations électriques) www.legrand.fr

Mise en lumière (électricité générale) www.arthelec-electricite.fr

DIP Etanch (mastic acrylique)

Ocai (outillages) www.ocai.fr

Etape 1 : Veiller à couper le courant au niveau de votre disjoncteur desservant la prise interrupteur. Enlever les enjoliveurs de l’interrupteur, ainsi que de la prise de courant à l’aide d’un tournevis.
Afficher la galerie
Etape 1 : Veiller à couper le courant au niveau de votre disjoncteur desservant la prise interrupteur. Enlever les enjoliveurs de l’interrupteur, ainsi que de la prise de courant à l’aide d’un tournevis.
©DR

Etape 2 : Passer le cutter au pourtour de la prise interrupteur afin de bien désolidariser l’ensemble du bloc par rapport à la surface murale.
Afficher la galerie
Etape 2 : Passer le cutter au pourtour de la prise interrupteur afin de bien désolidariser l’ensemble du bloc par rapport à la surface murale.
©DR

Etape 3 : Dévisser l’ensemble des vis de fixation de la prise interrupteur.
Afficher la galerie
Etape 3 : Dévisser l’ensemble des vis de fixation de la prise interrupteur.
©DR

Etape 4 : Introduire le tournevis sur la périphérie de la prise interrupteur et, tout en appuyant sur l’outil, faire ressortir le bloc.
Afficher la galerie
Etape 4 : Introduire le tournevis sur la périphérie de la prise interrupteur et, tout en appuyant sur l’outil, faire ressortir le bloc.
©DR

Etape 5 : Dévisser les fils électriques de l’interrupteur sur sa façade. Cela comprend : la phase, le neutre, ainsi que celui de la mise à la terre.
Afficher la galerie
Etape 5 : Dévisser les fils électriques de l’interrupteur sur sa façade. Cela comprend : la phase, le neutre, ainsi que celui de la mise à la terre.
©DR

Etape 6 : Procéder de la même façon pour la partie de la prise de courant, en la désolidarisant du support mural, puis en dévissant les fils de contact reliés à l’interrupteur.
Afficher la galerie
Etape 6 : Procéder de la même façon pour la partie de la prise de courant, en la désolidarisant du support mural, puis en dévissant les fils de contact reliés à l’interrupteur.
©DR

Etape 7 : Faire un repérage des fils arrivant à la connexion du boitier. Vous devez avoir deux fils de neutre (couleur bleue, dans notre cas et comme l’installation était ancienne, la couleur étant le gris et un fil de couleur vert) un fil de phase (couleur rouge) un fil de terre (couleur jaune rayé vert).
Afficher la galerie
Etape 7 : Faire un repérage des fils arrivant à la connexion du boitier. Vous devez avoir deux fils de neutre (couleur bleue, dans notre cas et comme l’installation était ancienne, la couleur étant le gris et un fil de couleur vert) un fil de phase (couleur rouge) un fil de terre (couleur jaune rayé vert).
©DR

Etape 8 : Pour les fils un peu courts, placer une borne de connexion sans vis entre les deux fils, en les clipsant par simple pression.
Afficher la galerie
Etape 8 : Pour les fils un peu courts, placer une borne de connexion sans vis entre les deux fils, en les clipsant par simple pression.
©DR

Etape 9 : Au dos de l’interrupteur, enfoncer le fil rouge de phase sur son emplacement, et reprendre un morceau de fil rouge dénudé aux extrémités, puis le placer à côté du fil rouge de phase afin de le faire suivre pour la prise de courant à venir.
Afficher la galerie
Etape 9 : Au dos de l’interrupteur, enfoncer le fil rouge de phase sur son emplacement, et reprendre un morceau de fil rouge dénudé aux extrémités, puis le placer à côté du fil rouge de phase afin de le faire suivre pour la prise de courant à venir.
©DR

Etape 10 : Placer le fil de neutre dans son emplacement.
Afficher la galerie
Etape 10 : Placer le fil de neutre dans son emplacement.
©DR

Etape 11 : Visser l’ensemble de l’interrupteur sur la surface murale avec les vis de serrage latérales.
Afficher la galerie
Etape 11 : Visser l’ensemble de l’interrupteur sur la surface murale avec les vis de serrage latérales.
©DR

Etape 12 : Reprendre le fil de phase de l’interrupteur, et l’enfoncer dans l’emplacement de connexion de la prise de courant.
Afficher la galerie
Etape 12 : Reprendre le fil de phase de l’interrupteur, et l’enfoncer dans l’emplacement de connexion de la prise de courant.
©DR

Etape 13 : Placer, en clipsant, le fil de terre sur sa borne de connexion.
Afficher la galerie
Etape 13 : Placer, en clipsant, le fil de terre sur sa borne de connexion.
©DR

Etape 14 : Connecter le fil de neutre sur son emplacement.
Afficher la galerie
Etape 14 : Connecter le fil de neutre sur son emplacement.
©DR

Etape 15 : Visser l’ensemble du bloc de la prise de courant sur le mur. Bien serrer l’ensemble à l’aide des deux vis de serrage.
Afficher la galerie
Etape 15 : Visser l’ensemble du bloc de la prise de courant sur le mur. Bien serrer l’ensemble à l’aide des deux vis de serrage.
©DR

Etape 16 : Positionner le bouton de l’interrupteur, ainsi que l’élément de connexion de la prise de courant.
Afficher la galerie
Etape 16 : Positionner le bouton de l’interrupteur, ainsi que l’élément de connexion de la prise de courant.
©DR

Etape 17 : Appliquer en appuyant par forte pression l’enjoliveur de l’ensemble de la prise de courant interrupteur.
Afficher la galerie
Etape 17 : Appliquer en appuyant par forte pression l’enjoliveur de l’ensemble de la prise de courant interrupteur.
©DR

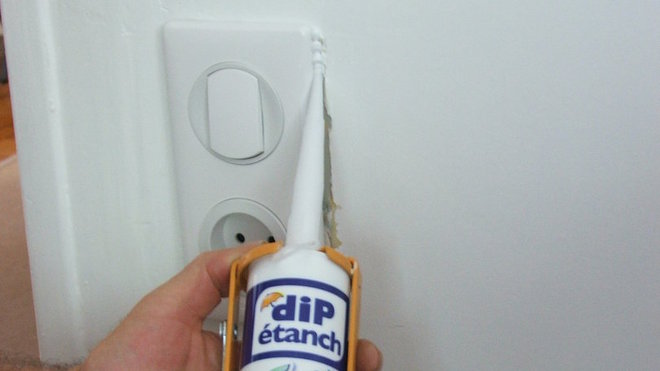

Etape18 : Passer un cordon de joint blanc spécial fissures au pourtour du bloc de l’enjoliveur, et lisser au doigt légèrement humide, afin d’obtenir une finition intégrant parfaitement l’ensemble au mur.
Afficher la galerie
Etape18 : Passer un cordon de joint blanc spécial fissures au pourtour du bloc de l’enjoliveur, et lisser au doigt légèrement humide, afin d’obtenir une finition intégrant parfaitement l’ensemble au mur.
©DR

Article publié le 16 January 2014
