Installer un tableau électrique en rénovation

Michel Balic

Le tableau électrique assure la sécurité sur l'ensemble des circuits électriques de la maison comme d’un appartement. En 11 étapes illustrées et expliquées, apprenez à installer un nouveau tableau électrique.

Avant: un tableau électrique ancien et plus aux normes. Et après 11 étapes, vous aurez un tableau électrique dernière génération.
Afficher la galerie
Avant: un tableau électrique ancien et plus aux normes. Et après 11 étapes, vous aurez un tableau électrique dernière génération.
©Michel Balic
Voir plus : tableau de distribution électrique, pas à pas

L'installation d'un tableau électrique doit se faire dans le cas d'un logement neuf ou en rénovation, lors du remplacement d'un ancien tableau électrique qui ne serait plus aux normes, voire défaillant.

ATTENTION : toute intervention sur une installation électrique requiert la plus grande prudence. Vous devez respecter impérativement les procédures de sécurité, en vous protégeant et en coupant le courant s’il se doit.

Carnet d’adresses :

Hervelec (électricité générale)    www.hervelec.com

Legrand (systèmes installations électriques)   www.legrand.fr

Métabo (outillages électroportatifs)   www.metabo.fr

Ocai (outillages)   www.ocai.fr

Etape 1 : Avant toutes opérations d’interventions de remplacement d’un tableau électrique, couper le courant sur le disjoncteur général, afin de vous mettre en sécurité. Déposer l’ancien tableau électrique, en commençant par enlever le capot de protection du tableau.
Afficher la galerie
Etape 1 : Avant toutes opérations d’interventions de remplacement d’un tableau électrique, couper le courant sur le disjoncteur général, afin de vous mettre en sécurité. Déposer l’ancien tableau électrique, en commençant par enlever le capot de protection du tableau.
©Michel Balic

Etape 2 : Vue générale de l’ancien tableau électrique sans le capot de protection. Il s’agit dans notre cas d’installer un nouveau tableau électrique, avec des disjoncteurs divisionnaires.
Afficher la galerie
Etape 2 : Vue générale de l’ancien tableau électrique sans le capot de protection. Il s’agit dans notre cas d’installer un nouveau tableau électrique, avec des disjoncteurs divisionnaires.
©Michel Balic

Etape 3 : Après avoir déconnecté les fils des anciens disjoncteurs à fusibles, effectuer le repérage de ces mêmes fils à l’aide de petites étiquettes autocollantes.
Afficher la galerie
Etape 3 : Après avoir déconnecté les fils des anciens disjoncteurs à fusibles, effectuer le repérage de ces mêmes fils à l’aide de petites étiquettes autocollantes.
©Michel Balic

Etape 4 : Démonter l’ensemble du bloc disjoncteur de l’ancien tableau électrique.
Afficher la galerie
Etape 4 : Démonter l’ensemble du bloc disjoncteur de l’ancien tableau électrique.
©Michel Balic

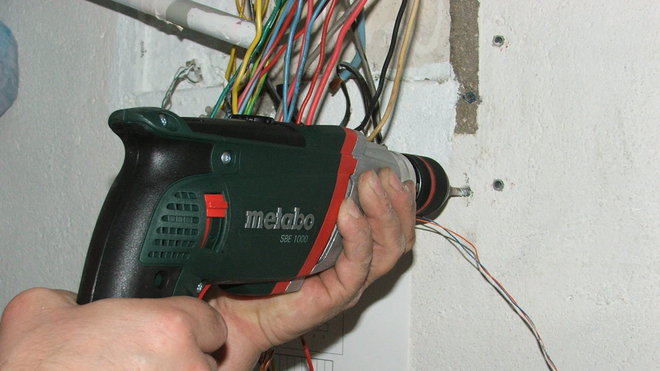

Etape 5 : Après avoir réalisé le repérage du nouveau coffret du tableau électrique, percer les quatre trous de fixation de l’ensemble du nouveau bloc.
Afficher la galerie
Etape 5 : Après avoir réalisé le repérage du nouveau coffret du tableau électrique, percer les quatre trous de fixation de l’ensemble du nouveau bloc.
©Michel Balic

Etape 6 : Visser le support de fixation des blocs des différents disjoncteurs à venir.
Afficher la galerie
Etape 6 : Visser le support de fixation des blocs des différents disjoncteurs à venir.
©Michel Balic

Etape 7 : Faire passer l’ensemble des fils repérés sous les rails du support de fixation. Raccorder l’arrivée de la prise de terre sur le bornier du tableau prévu à cet effet.
Afficher la galerie
Etape 7 : Faire passer l’ensemble des fils repérés sous les rails du support de fixation. Raccorder l’arrivée de la prise de terre sur le bornier du tableau prévu à cet effet.
©Michel Balic

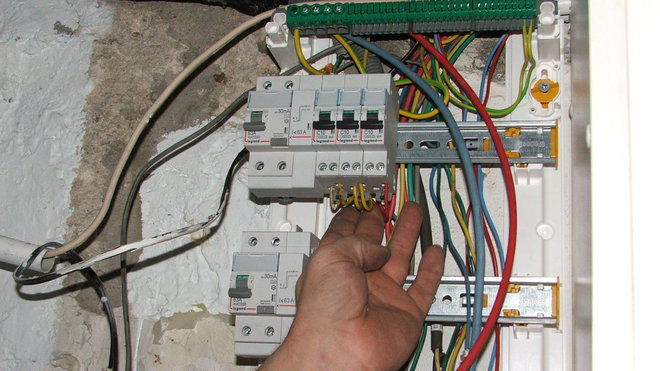

Etape 8 : Positionner sur le rail du support, l’ensemble des disjoncteurs nécessaires ; il suffit de les cliquer sur le rail métallique par simple pression manuelle. Raccorder par la suite les lignes sous les disjoncteurs, en les repérant au fur et à mesure sur un bout de feuille de papier blanc.
Afficher la galerie
Etape 8 : Positionner sur le rail du support, l’ensemble des disjoncteurs nécessaires ; il suffit de les cliquer sur le rail métallique par simple pression manuelle. Raccorder par la suite les lignes sous les disjoncteurs, en les repérant au fur et à mesure sur un bout de feuille de papier blanc.
©Michel Balic

Etape 9 : Raccorder les deux fils d’alimentation générale (phase et neutre) sur le disjoncteur différentiel 30 mA.
Afficher la galerie
Etape 9 : Raccorder les deux fils d’alimentation générale (phase et neutre) sur le disjoncteur différentiel 30 mA.
©Michel Balic

Etape 10 : Placer le peigne de pontage, reliant l’ensemble des disjoncteurs, après l’avoir coupé à la longueur nécessaire à l’aide d’une pince coupante. Enfoncer fermement le peigne sur le dessus des orifices des disjoncteurs prévus à cet effet.
Afficher la galerie
Etape 10 : Placer le peigne de pontage, reliant l’ensemble des disjoncteurs, après l’avoir coupé à la longueur nécessaire à l’aide d’une pince coupante. Enfoncer fermement le peigne sur le dessus des orifices des disjoncteurs prévus à cet effet.
©Michel Balic

Etape 11 : Poser, en le vissant, le capot de protection du tableau électrique, effectuer un repérage de correspondance des différentes pièces au stylo sous chaque disjoncteur. Mettre sous tension en réenclenchant le disjoncteur général.
Afficher la galerie
Etape 11 : Poser, en le vissant, le capot de protection du tableau électrique, effectuer un repérage de correspondance des différentes pièces au stylo sous chaque disjoncteur. Mettre sous tension en réenclenchant le disjoncteur général.
©Michel Balic

Avant et après le remplacement du tableau électrique.
Afficher la galerie
Avant et après le remplacement du tableau électrique.
©Michel Balic

Article publié le 24 January 2014
