Réaliser une baïonnette en cuivre

Une baïonnette à deux angles de cintrage inférieurs à 90°. Celle-ci peut-être utilisée pour éviter un obstacle ou rattraper une différence d’axe.

Mise en situation de la baïonnette en cuivre.
Afficher la galerie
Mise en situation de la baïonnette en cuivre.
©Centre d'Informations sur le Cuivre

La baïonnette en cuivre est utilisée, comme exemple très concret, pour un raccordement de qualité et esthétique, sous évier, de l’arrivée d’eau chaude et eau froide vers le mitigeur, évitant ainsi la liaison avec des flexibles.

Outillage pour réaliser une baïonnette en cuivre
Afficher la galerie
Outillage pour réaliser une baïonnette en cuivre
©Centre d'Informations sur le Cuivre

Remerciements :

Institut Européen du Cuivre(International Copper Association Europe)  internationalcopper.org/fr/

Virax (outillage plomberie) www.virax.com

Weldteam (outillage soudure) rachetée par la société américaine Lincoln Electric en 2017www.lincolnelectric.com/fr-FR/

Kiloutou (location outillages) www.kiloutou.fr

Editions Eyrolles (éditions bricolage) www.editions-eyrolles.com

Etape 1 : Tracer sur le tube la cote C à respecter. Puis positionner le trait de la cote C, en face du repère à 45°.
Afficher la galerie
Etape 1 : Tracer sur le tube la cote C à respecter. Puis positionner le trait de la cote C, en face du repère à 45°.
©Centre d'Informations sur le Cuivre

Etape 2 : Cintrer jusqu’à obtenir la cote H/3 entre la glissière et le repère 0° de la forme.
Afficher la galerie
Etape 2 : Cintrer jusqu’à obtenir la cote H/3 entre la glissière et le repère 0° de la forme.
©Centre d'Informations sur le Cuivre

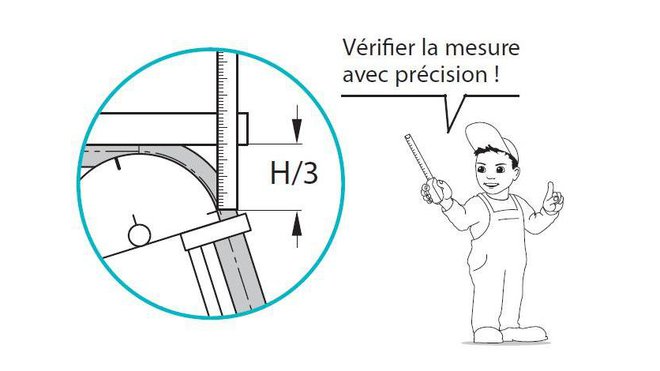

Etape 3: Vérifier la mesure avec précision.
Afficher la galerie
Etape 3: Vérifier la mesure avec précision.
©Centre d'Informations sur le Cuivre

Etape 4 : Retourner le tube dans la cintreuse, et positionner l’équerre parallèlement au tube. Ensuite, déplacer le tube à droite ou à gauche, afin d’obtenir la cote H. Vérifier la planéité du tube avant de cintrer.
Afficher la galerie
Etape 4 : Retourner le tube dans la cintreuse, et positionner l’équerre parallèlement au tube. Ensuite, déplacer le tube à droite ou à gauche, afin d’obtenir la cote H. Vérifier la planéité du tube avant de cintrer.
©Centre d'Informations sur le Cuivre

Etape 5 : Cintrer, jusqu’à ce que les axes du tube soient parallèles.
Afficher la galerie
Etape 5 : Cintrer, jusqu’à ce que les axes du tube soient parallèles.
©Centre d'Informations sur le Cuivre

Article mis en ligne le 03/05/2013, et mis à jour par maison.com le 15/10/2025
