Pose d’un hublot lumineux en 12 étapes

Afficher toute la galerie photos

Afin d’éclairer une entrée, une cave, une porte extérieure, l’installation d’un hublot lumineux reste la solution de premier choix étant donné son aspect pratique, économique et efficacement étanche.

Photo : 12 / 13

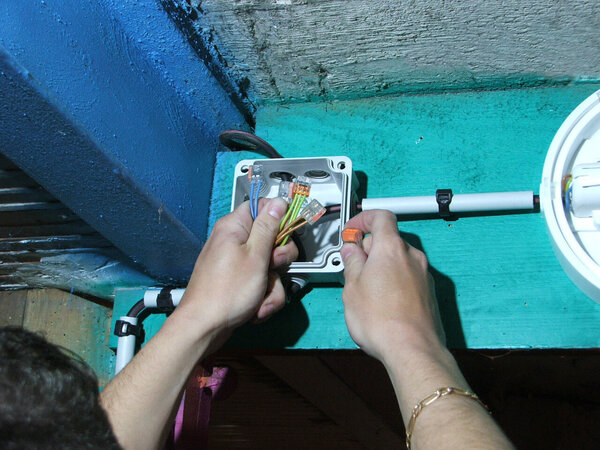

Etape 11 : Raccorder tous les câbles dans la boite de dérivation : la phase de l’alimentation sur la phase du bouton, le neutre sur le neutre de la douille, le retour lampe sur la phase de la douille, et la terre sur la terre.

Etape 11 : Raccorder tous les câbles dans la boite de dérivation : la phase de l’alimentation sur la phase du bouton, le neutre sur le neutre de la douille, le retour lampe sur la phase de la douille, et la terre sur la terre.

©Michel Balic
  • Efficace, économique et résistant, un hublot lumineux servira à éclairer une entrée, une cave, une porte extérieure, une buanderie, un sous-sol, un garage… les usages sont multiples.
  • Etape 1 : Repérer le passage de la filerie au préalable, ensuite tracer les emplacements des fixations qui tiendront le tube-IRO (isolant rigide ordinaire qui protège les fils et câbles électriques) et percer à l’aide d’une perceuse électroportative.
  • Etape 2 : Mise en place de la fixation rilsan, ou collier de serrage, dans les trous à l’aide du marteau.
  • ​Etape 3 : Démonter la verrine du globe et le panneau réfléchissant pour pouvoir accéder au trou des emplacements des vis, puis visser à l’aide d’une visseuse électroportative.
  • Etape 4 : Placer la boite de dérivation et la fixer soigneusement.
  • Etape 5 : Placer l’interrupteur entre 0,90 et 1m30 de hauteur et le fixer.
  • Etape 6 : Couper le tube-IRO à la distance souhaitée et placer les rilsans, puis les serrer à l’aide d’une pince à rilsan.
  • Etape 7 : Passer le câble dans le tube-IRO.
  • Etape 8 : Amener le câble jusqu’à la boite de dérivation.
  • Etape 9 : Démonter la douille, puis câbler phase et neutre sur les borniers de la douille et remettre le panneau réfléchissant.
  • Etape 10 : Dénuder le câble et câbler la phase et le retour lampe sur l’interrupteur.
  • Etape 11 : Raccorder tous les câbles dans la boite de dérivation : la phase de l’alimentation sur la phase du bouton, le neutre sur le neutre de la douille, le retour lampe sur la phase de la douille, et la terre sur la terre.
  • Etape 12 : Finaliser le raccordement sur l’alimentation existante, et bien serrer les dominos.
