Installer une prise de courant Plexo dans une pièce humide

Afficher toute la galerie photos

Le système de prise de courant Plexo garantit une étanchéité irréprochable pour tous les environnements humides intérieurs, comme extérieurs (buanderie, garage…). Apprenez à la poser en 20 étapes.

Photo : 11 / 22

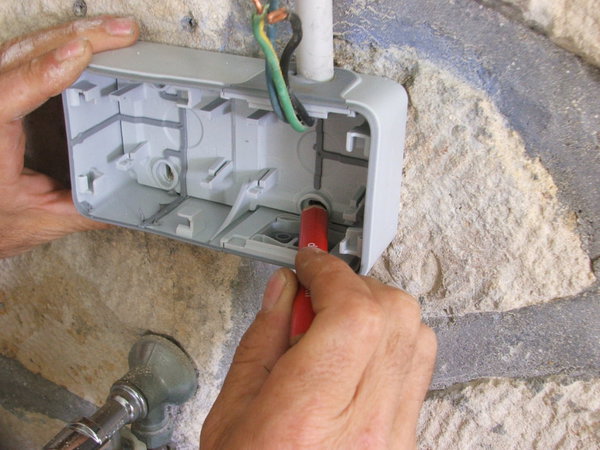

Etape 9 : Positionner le boitier le plus horizontalement possible, et effectuer un marquage au crayon à papier aux différents trous de fixation murale.

Etape 9 : Positionner le boitier le plus horizontalement possible, et effectuer un marquage au crayon à papier aux différents trous de fixation murale.

©Michel Balic
  • Après : l’installation de la prise de courant Plexo permet de brancher un appareil en toute sécurité.
  • Avant : les prises anciennes de la cave n’inspirent plus vraiment confiance…
  • Etape 1 : Après avoir coupé le courant au disjoncteur, dévisser la fixation de l’ancienne prise de courant.
  • Etape 2 : Dévisser le fil de phase (couleur rouge) de la prise.
  • Etape 3 : Enlever en dévissant le fil du neutre (couleur bleue) de la prise.
  • Etape 4 : Dévisser le fil de la terre (couleur vert et jaune) de la prise.
  • Etape 5 : Désolidariser l’ancien boitier en bois, non conforme, du mur.
  • Etape 6 : Réaliser la même opération de dévissage du boitier connexe du mur.
  • Etape 7 : Préparer le nouveau boitier Plexo, en faisant une entaille au cutter dans la partie haute du boitier en caoutchouc souple, dans le but de faire passer les fils de connexion électriques dans le Plexo.
  • Etape 8 : Faire passer les trois fils de connexion : fil de phase, fil de neutre et fil de terre dans la boîte Plexo.
  • Etape 9 : Positionner le boitier le plus horizontalement possible, et effectuer un marquage au crayon à papier aux différents trous de fixation murale.
  • Etape 10 : Percer à l’aide d’une perceuse en mode percussion, et notamment si vous êtes sur du béton ou parpaing.
  • Etape 11 : Placer et enfoncer au marteau les chevilles dans les trous.
  • Etape 12 : Fixer le boitier Plexo en le vissant aux quatre angles.
  • Etape 13 : Sur la barrette de branchement, enfoncer le fil de phase sur son emplacement.
  • Etape 14 : Placer le fil de terre sur sa borne.
  • Etape 15 : Placer le fil de neutre sur sa borne de connexion.
  • Etape 16 : Clipser l’ensemble de la barrette des prises de courant sur le boitier, en appuyant fermement dessus.
  • Etape 17 : Relier le fil de terre secondaire (dans notre cas il s’agit du fil de liaison équipotentielle situé dans une buanderie avec une machine à laver).
  • Etape 18 : Positionner le cadre du boitier en le clipsant.
  • Etape 19 : Installer les prises de courant en les enfonçant fermement sur l’ensemble du boitier Plexo.
  • Etape 20 : Visser les prises de courant sur le système du boitier.
