Changer une applique murale

Michel Balic

Le changement d'une applique murale, cassée ou tout simplement électriquement défectueuse, fait partie des petits travaux courants de dépannage électrique. Suivez les 14 étapes.

Après: que la lumière soit, grâce à la nouvelle applique.
Afficher la galerie
Après: que la lumière soit, grâce à la nouvelle applique.
©DR

L'opération de remplacement d’une applique murale défectueuse est à la portée de tous, à condition de disposer en sortie de mur d'une alimentation électrique déjà reliée à l'interrupteur de commande en état de marche. Précaution indispensable, mettez la ligne hors tension au tableau de répartition, avant de vous lancer dans une intervention électrique.

Avant : une applique de cave vieillotte et défectueuse.
Afficher la galerie
Avant : une applique de cave vieillotte et défectueuse.
©DR

Remerciements :

Legrand (systèmes installations électriques) www.legrand.fr

Mise en lumière (électricité générale) www.arthelec-electricite.fr

Ocai (outillages) www.ocai.fr

Editions Eyrolles (éditions bricolage) www.editions-eyrolles.com

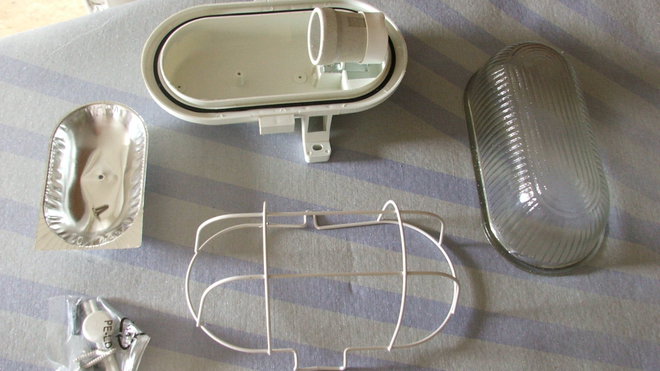

Présentation générale : Support de l’applique avec culot à visser, globe de verre bombé, grille de fixation, panneau réfléchissant, jeux de vis de fixation.
Afficher la galerie
Présentation générale : Support de l’applique avec culot à visser, globe de verre bombé, grille de fixation, panneau réfléchissant, jeux de vis de fixation.
©DR

Etape 1 : Enlevez le capot grillagé métallique contenant le globe de verre de l’applique.
Afficher la galerie
Etape 1 : Enlevez le capot grillagé métallique contenant le globe de verre de l’applique.
©DR

Etape 2 : Dévissez les fils de phase, ainsi que celui du neutre de l’alimentation électrique.
Afficher la galerie
Etape 2 : Dévissez les fils de phase, ainsi que celui du neutre de l’alimentation électrique.
©DR

Etape 3 : Démontez le culot fixé par deux vis sur le côté gauche et droit.
Afficher la galerie
Etape 3 : Démontez le culot fixé par deux vis sur le côté gauche et droit.
©DR

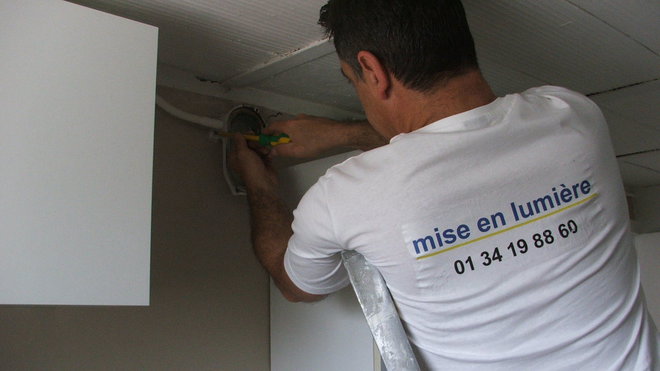

Etape 4 : Terminez le démontage de l’ancienne applique, en dévissant l’ensemble du support fixé au mur.
Afficher la galerie
Etape 4 : Terminez le démontage de l’ancienne applique, en dévissant l’ensemble du support fixé au mur.
©DR

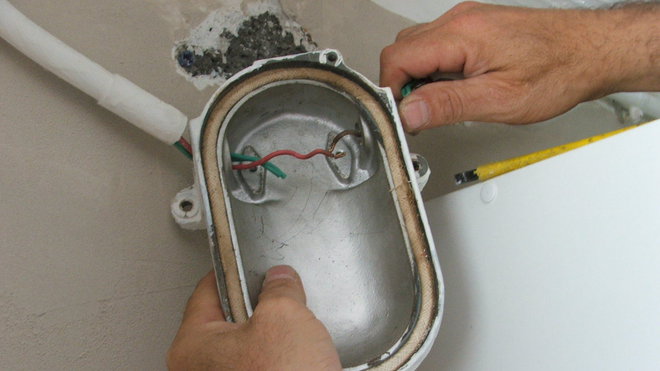

Etape 5 : Retirez les fils de connexion électrique (la phase et le neutre) du support métallique.
Afficher la galerie
Etape 5 : Retirez les fils de connexion électrique (la phase et le neutre) du support métallique.
©DR

Etape 6 : Préparez la nouvelle applique en retirant les deux capsules sur les côtés gauche et droit, afin de faire passer les fils de connexion électrique.
Afficher la galerie
Etape 6 : Préparez la nouvelle applique en retirant les deux capsules sur les côtés gauche et droit, afin de faire passer les fils de connexion électrique.
©DR

Etape 7 : Positionnez l’applique sur le mur, et faire passer les deux fils (phase et neutre) dans leur logement.
Afficher la galerie
Etape 7 : Positionnez l’applique sur le mur, et faire passer les deux fils (phase et neutre) dans leur logement.
©DR

Etape 8 : Fixez le support socle en le vissant sur le mur, sur l’empreinte de l’ancienne applique.
Afficher la galerie
Etape 8 : Fixez le support socle en le vissant sur le mur, sur l’empreinte de l’ancienne applique.
©DR

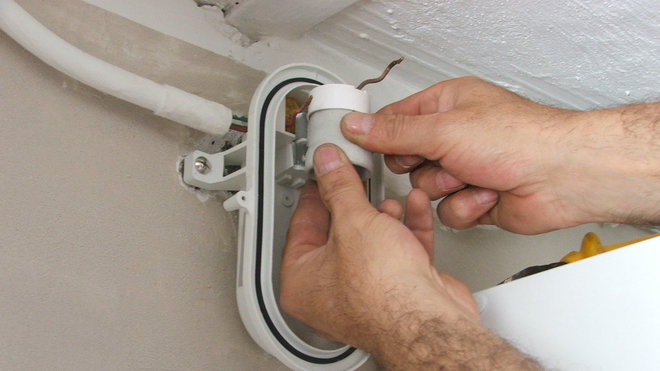

Etape 9 : Installez le culot sur son emplacement de connexion, en l’emboîtant par simple pression.
Afficher la galerie
Etape 9 : Installez le culot sur son emplacement de connexion, en l’emboîtant par simple pression.
©DR

Etape 10 : Faire passer le fil de phase dans sa borne de connexion et la visser fermement.
Afficher la galerie
Etape 10 : Faire passer le fil de phase dans sa borne de connexion et la visser fermement.
©DR

Etape 11 : Même opération de câblage pour le fil de neutre dans le culot de l’applique.
Afficher la galerie
Etape 11 : Même opération de câblage pour le fil de neutre dans le culot de l’applique.
©DR

Etape 12 : Placez et vissez le panneau réfléchissant de l’applique.
Afficher la galerie
Etape 12 : Placez et vissez le panneau réfléchissant de l’applique.
©DR

Etape 13 : Vissez une nouvelle ampoule à basse consommation dans le culot.
Afficher la galerie
Etape 13 : Vissez une nouvelle ampoule à basse consommation dans le culot.
©DR

Etape 14 : Montez le globe de verre dans la grille de fixation, et vissez l’ensemble sur le support de la nouvelle applique.
Afficher la galerie
Etape 14 : Montez le globe de verre dans la grille de fixation, et vissez l’ensemble sur le support de la nouvelle applique.
©DR
