La fabrication d’un meuble en carton

Le carton ondulé est un matériau créatif plein de ressources ! Il est facile à travailler et permet de créer de véritables meubles aux formes originales. L’idéal est d’utiliser du carton ondulé brut de récupération. Ne jetez plus le carton, et apprenez à le transformer en mobilier écologique !

Le plaisir de fabriquer soi-même un meuble: au final un chevet sur-mesure en carton massif.
Afficher la galerie
Le plaisir de fabriquer soi-même un meuble: au final un chevet sur-mesure en carton massif.
©www.atelierchezsoi.fr
Voir plus : meuble en carton, pas à pas

Pour vous accompagner dans la fabrication de meubles en carton, l’Atelier Chez Soi propose des livrets de formation, et des patrons de meubles en carton de taille réelle. Les conseils donnés par l’Atelier Chez Soi permettent à tous, même aux débutants, de se lancer dans cette activité créative. La solidité des meubles en carton provient de leur structure interne croisée. Une fois qu’on maîtrise la méthode, les possibilités créatives du carton sont infinies. Laissez-vous guider, par ce pas à pas, dans la réalisation d’une table de chevet en carton.

Fournitures:

  • Cutter à molette de blocage et lames sécables de rechange
  • Scie-sauteuse et serre-joints
  • Pistolet à colle chaude et bâtons de colle thermofusible
  • Equerre à talon métallique
  • Règle métallique graduée antidérapante
  • Cale à poncer et papier abrasif
  • Kraft gommé 36 mm, kraft gommé large 70 mm et éponge humide
  • Paire de ciseaux
  • Plioir en os
  • Vrille de 3 mm
  • Grande Plaque de coupe
  • Plaques de carton de récupération double-cannelure

Carnet d’adresses :

L’Atelier Chez Soi (Patrons de meubles en carton)   www.atelierchezsoi.fr
Le Blog de l’Atelier Chez Soi www.atelierchezsoi.fr/category/Le-Blog-de-l-Atelier
Rue du déménagement  (cartons) www.ruedudemenagement.com
Ocai    (outillages)     www.ocai.fr

Etape 1. Dans le carton double-cannelure, découpez une plaque de 60 cm x 39 cm, avec les cannelures parallèles au côté de 60 cm. Utilisez l’équerre de menuisier pour effectuer des découpes à angle droit.
Afficher la galerie
Etape 1. Dans le carton double-cannelure, découpez une plaque de 60 cm x 39 cm, avec les cannelures parallèles au côté de 60 cm. Utilisez l’équerre de menuisier pour effectuer des découpes à angle droit.
©www.atelierchezsoi.fr

Etape 2. Servez-vous de la première plaque pour découper 2 autres plaques de mêmes dimensions. Vous obtenez ainsi 3 profils. Numérotez les 3 profils (numéro 1 devant, numéro 3 derrière).
Afficher la galerie
Etape 2. Servez-vous de la première plaque pour découper 2 autres plaques de mêmes dimensions. Vous obtenez ainsi 3 profils. Numérotez les 3 profils (numéro 1 devant, numéro 3 derrière).
©www.atelierchezsoi.fr

Etape 3. Assemblez les 3 plaques en un paquet serré, grâce à 8 morceaux de kraft gommé. (Sur l’image, nous avons ajouté une quatrième plaque de carton, pour réaliser un gabarit supplémentaire, quoique facultatif).
Afficher la galerie
Etape 3. Assemblez les 3 plaques en un paquet serré, grâce à 8 morceaux de kraft gommé. (Sur l’image, nous avons ajouté une quatrième plaque de carton, pour réaliser un gabarit supplémentaire, quoique facultatif).
©www.atelierchezsoi.fr

Etape 4. Sur la plaque 1, dessinez la forme de votre meuble en carton. Tracez le contour extérieur du meuble, et les contours intérieurs des espaces de rangement. Vous pouvez vous aider d’un gabarit.
Afficher la galerie
Etape 4. Sur la plaque 1, dessinez la forme de votre meuble en carton. Tracez le contour extérieur du meuble, et les contours intérieurs des espaces de rangement. Vous pouvez vous aider d’un gabarit.
©www.atelierchezsoi.fr

Etape 5. Maintenez vos plaques en bordure du plan de travail grâce à des serre-joints. Découpez le contour extérieur à la scie-sauteuse.
Afficher la galerie
Etape 5. Maintenez vos plaques en bordure du plan de travail grâce à des serre-joints. Découpez le contour extérieur à la scie-sauteuse.
©www.atelierchezsoi.fr

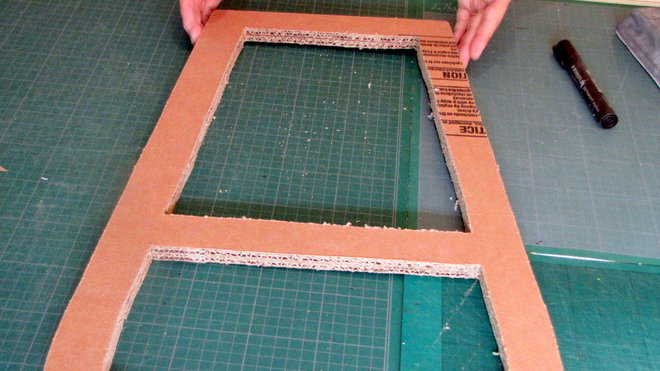

Etape 6. Enlevez la plaque du fond (plaque 3). Assemblez les plaques 1 et 2 au kraft gommé. Découpez les contours intérieurs des espaces de rangement à la scie-sauteuse. Conservez les parties intérieures découpées pour réaliser les façades des tiroirs ultérieurement.
Afficher la galerie
Etape 6. Enlevez la plaque du fond (plaque 3). Assemblez les plaques 1 et 2 au kraft gommé. Découpez les contours intérieurs des espaces de rangement à la scie-sauteuse. Conservez les parties intérieures découpées pour réaliser les façades des tiroirs ultérieurement.
©www.atelierchezsoi.fr

Etape 7. Prenez la plaque numéro 2, et tracez l’emplacement des traverses. Mesurez la hauteur de chaque traverse et tracez son milieu. Hachurez la demi-hauteur de chaque traverse.
Afficher la galerie
Etape 7. Prenez la plaque numéro 2, et tracez l’emplacement des traverses. Mesurez la hauteur de chaque traverse et tracez son milieu. Hachurez la demi-hauteur de chaque traverse.
©www.atelierchezsoi.fr

Etape 8. Découpez au cutter les parties hachurées. Ces encoches permettront de croiser le profil intermédiaire (plaque 2), avec les traverses.
Afficher la galerie
Etape 8. Découpez au cutter les parties hachurées. Ces encoches permettront de croiser le profil intermédiaire (plaque 2), avec les traverses.
©www.atelierchezsoi.fr

Etape 9. Utilisez le profil intermédiaire (plaque 2), et les encoches découpées pour reporter au crayon l’emplacement des traverses sur l’envers des plaques 1 et 3.
Afficher la galerie
Etape 9. Utilisez le profil intermédiaire (plaque 2), et les encoches découpées pour reporter au crayon l’emplacement des traverses sur l’envers des plaques 1 et 3.
©www.atelierchezsoi.fr

Etape 10. Découpez une bande de 25 cm de large, avec les cannelures parallèles au côté de 25 cm. Tracez un droite centrale et 2 droites parallèles à 3 mm, de chaque côté de la droite centrale.
Afficher la galerie
Etape 10. Découpez une bande de 25 cm de large, avec les cannelures parallèles au côté de 25 cm. Tracez un droite centrale et 2 droites parallèles à 3 mm, de chaque côté de la droite centrale.
©www.atelierchezsoi.fr

Etape 11. Dans la bande de 25 cm de large, découpez les traverses en reportant les hauteurs des traverses notées sur la plaque 2 lors de l’étape N° 7. Découpez une encoche centrale de 6 mm, sur la demi-hauteur de chaque traverse.
Afficher la galerie
Etape 11. Dans la bande de 25 cm de large, découpez les traverses en reportant les hauteurs des traverses notées sur la plaque 2 lors de l’étape N° 7. Découpez une encoche centrale de 6 mm, sur la demi-hauteur de chaque traverse.
©www.atelierchezsoi.fr

Etape 12. Croisez les traverses avec le profil intermédiaire (plaque 2), grâce aux encoches du meuble, afin d’obtenir la structure croisée du meuble.
Afficher la galerie
Etape 12. Croisez les traverses avec le profil intermédiaire (plaque 2), grâce aux encoches du meuble, afin d’obtenir la structure croisée du meuble.
©www.atelierchezsoi.fr

Etape 13. Posez la plaque 1 sur le plan de travail. Couchez la structure dessus. Fixez la structure à la plaque 1, grâce à des morceaux de kraft gommé collés en angle entre chaque traverse et ladite plaque 1. Faites de même avec la plaque 3.
Afficher la galerie
Etape 13. Posez la plaque 1 sur le plan de travail. Couchez la structure dessus. Fixez la structure à la plaque 1, grâce à des morceaux de kraft gommé collés en angle entre chaque traverse et ladite plaque 1. Faites de même avec la plaque 3.
©www.atelierchezsoi.fr

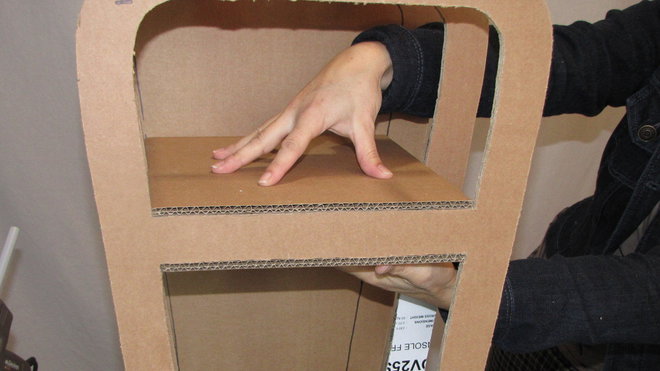

Etape 14. Habillez les espaces intérieurs avec des pièces de carton découpées sur-mesure. Collez les pièces avec le pistolet à colle chaude.
Afficher la galerie
Etape 14. Habillez les espaces intérieurs avec des pièces de carton découpées sur-mesure. Collez les pièces avec le pistolet à colle chaude.
©www.atelierchezsoi.fr

Etape 15. Pour habiller l’extérieur du meuble, mesurez la profondeur totale du meuble et découpez une bande de carton, dont la largeur est égale à la profondeur du meuble.
Afficher la galerie
Etape 15. Pour habiller l’extérieur du meuble, mesurez la profondeur totale du meuble et découpez une bande de carton, dont la largeur est égale à la profondeur du meuble.
©www.atelierchezsoi.fr

Etape 16. Pour courber la bande de carton, cassez le carton, cannelure après cannelure, le long du bord droit d’une table, en appuyant avec les paumes des mains.
Afficher la galerie
Etape 16. Pour courber la bande de carton, cassez le carton, cannelure après cannelure, le long du bord droit d’une table, en appuyant avec les paumes des mains.
©www.atelierchezsoi.fr

Etape 17. Collez la bande de carton sur la structure, grâce au pistolet à colle chaude.
Afficher la galerie
Etape 17. Collez la bande de carton sur la structure, grâce au pistolet à colle chaude.
©www.atelierchezsoi.fr

Etape 18. Si vous n’avez pas de bande de carton assez longue, vous pouvez utiliser plusieurs morceaux de carton.
Afficher la galerie
Etape 18. Si vous n’avez pas de bande de carton assez longue, vous pouvez utiliser plusieurs morceaux de carton.
©www.atelierchezsoi.fr

Etape 19. Habillez également le dessous du meuble.
Afficher la galerie
Etape 19. Habillez également le dessous du meuble.
©www.atelierchezsoi.fr

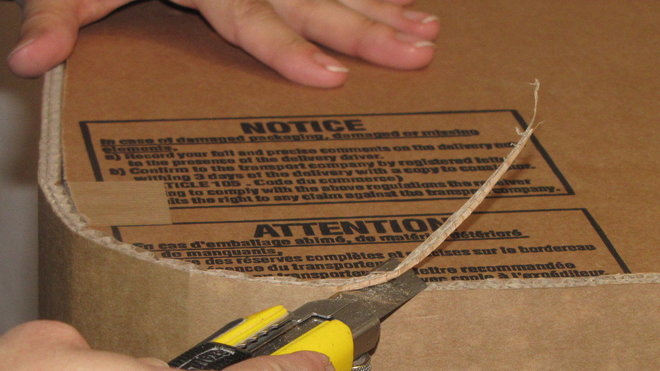

Etape 20. Découpez les éventuels dépassements de carton au cutter.
Afficher la galerie
Etape 20. Découpez les éventuels dépassements de carton au cutter.
©www.atelierchezsoi.fr

Etape 21. Poncez les arêtes de votre meuble, grâce à une cale à poncer et du papier abrasif grain moyen.
Afficher la galerie
Etape 21. Poncez les arêtes de votre meuble, grâce à une cale à poncer et du papier abrasif grain moyen.
©www.atelierchezsoi.fr

Etape 22. Recouvrez toutes les arêtes et jonctions de kraft gommé. Utilisez le kraft gommé de 36 mm pour l’intérieur des niches, et le kraft gommé large pour la face avant.
Afficher la galerie
Etape 22. Recouvrez toutes les arêtes et jonctions de kraft gommé. Utilisez le kraft gommé de 36 mm pour l’intérieur des niches, et le kraft gommé large pour la face avant.
©www.atelierchezsoi.fr

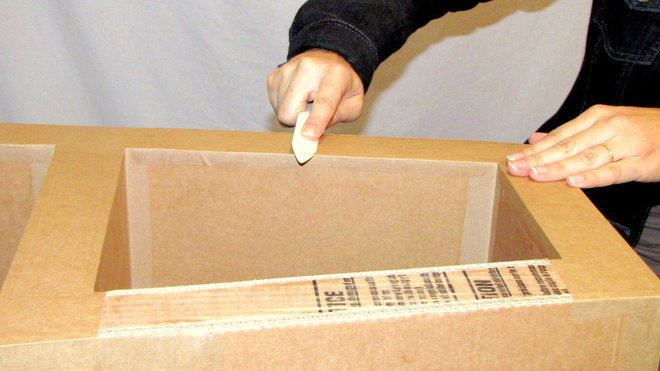

Etape 23. Aidez-vous d’un plioir pour bien lisser le kraft gommé.
Afficher la galerie
Etape 23. Aidez-vous d’un plioir pour bien lisser le kraft gommé.
©www.atelierchezsoi.fr

Etape 24. Pour chaque espace où vous souhaitez réaliser un tiroir, collez entre elles, à la colle chaude, les pièces de carton découpées à l’étape N° 6. A 3 mm du bas de la façade, collez le fond du tiroir.
Afficher la galerie
Etape 24. Pour chaque espace où vous souhaitez réaliser un tiroir, collez entre elles, à la colle chaude, les pièces de carton découpées à l’étape N° 6. A 3 mm du bas de la façade, collez le fond du tiroir.
©www.atelierchezsoi.fr

Etape 25. Collez les côtés, puis le dos du tiroir. Vérifiez que le tiroir coulisse bien dans son espace.
Afficher la galerie
Etape 25. Collez les côtés, puis le dos du tiroir. Vérifiez que le tiroir coulisse bien dans son espace.
©www.atelierchezsoi.fr

Etape 26. Recouvrez de kraft gommé toutes les jonctions, et arêtes du tiroir. Utilisez le kraft gommé de 36 mm de large.
Afficher la galerie
Etape 26. Recouvrez de kraft gommé toutes les jonctions, et arêtes du tiroir. Utilisez le kraft gommé de 36 mm de large.
©www.atelierchezsoi.fr

Etape 27. Percez un trou au centre du tiroir, grâce à la vrille de 3 mm. Fixez une poignée, en intercalant une rondelle métallique large, entre la vis de la poignée, et le tiroir, afin de répartir la force. La rondelle est placée à l’intérieur du tiroir.
Afficher la galerie
Etape 27. Percez un trou au centre du tiroir, grâce à la vrille de 3 mm. Fixez une poignée, en intercalant une rondelle métallique large, entre la vis de la poignée, et le tiroir, afin de répartir la force. La rondelle est placée à l’intérieur du tiroir.
©www.atelierchezsoi.fr

La fabrication d'un meuble en carton ressemble de très près à celle d'un meuble en bois, avec comme gros avantages d'être un peu plus simple, moins lourde et beaucoup moins chère.
Afficher la galerie
La fabrication d'un meuble en carton ressemble de très près à celle d'un meuble en bois, avec comme gros avantages d'être un peu plus simple, moins lourde et beaucoup moins chère.
©www.atelierchezsoi.fr

Article publié le 15 December 2013
