La brasure forte en étapes illustrées

Afficher toute la galerie photos

A la différence de la brasure tendre, la brasure forte s’effectue pour les installations de chauffage et de gaz.avec le métal d’apport à une température de chauffe très élevée (plus de 450°C).

Photo : 3 / 6

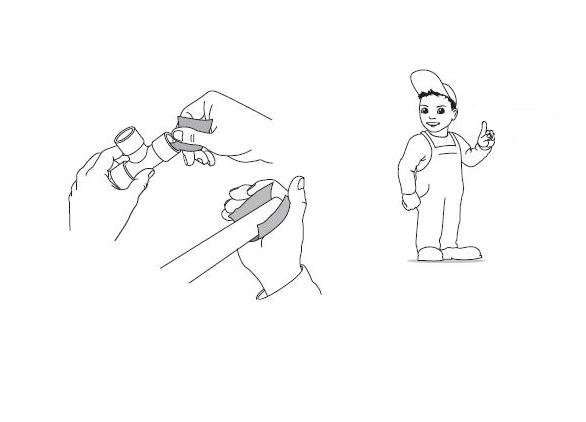

Etape 1 : pour commencer, nettoyer à l’aide d’un tampon abrasif les parties mâles et femelles à assembler. Les tubes doivent être bien ajustés. Eliminer les bavures, recalibrer si nécessaire.

Etape 1 : pour commencer, nettoyer à l’aide d’un tampon abrasif les parties mâles et femelles à assembler. Les tubes doivent être bien ajustés. Eliminer les bavures, recalibrer si nécessaire.

©Centre d'Informations sur le Cuivre
  • La mise en situation des pièces à assembler.
  • Les outils nécessaires pour une bonne réalisation d’une brasure forte.
  • Etape 1 : pour commencer, nettoyer à l’aide d’un tampon abrasif les parties mâles et femelles à assembler. Les tubes doivent être bien ajustés. Eliminer les bavures, recalibrer si nécessaire.
  • Etape 2 : choisir en fonction du type d’assemblage à réaliser le métal d’apport correspondant. Le plus couramment utilisé pour le raccord cuivre-cuivre : la brasure cupro/phosphore. Pour les assemblages utilisant un raccord laiton : flux décapant impératif.
  • Etape 3 : avant de braser un tube sur un mur, protéger celui-ci avec un pare-flamme. Chauffer les parties à assembler à une température d’environ 750°C (coloration rouge sombre). Attention, une surchauffe peut détériorer le tube.
  • Etape 4 : positionner la baguette dans l’intervalle des pièces à assembler, afin d’obtenir une aspiration de la brasure par capillarité. Puis laisser refroidir le tube, et nettoyer avec de l’eau le surplus de flux décapant. Attention, dans certains cas, la réglementation impose de rincer, nettoyer et désinfecter les installations d’eau sanitaire avant la mise en service.
